產品關鍵字:電動襯膠隔膜閥,襯膠隔膜閥,電動隔膜閥,隔膜閥
G941J電動襯膠隔膜閥,G941J-10,G941J-6型號襯膠閥門是用來改變通路斷面和介質流動方向,具有導流、截止、調節、節流、止回、分流或溢流等功能。閥門可用于控制水、蒸汽、油品、氣體、泥漿、各種腐蝕性介質、 液態金屬和放射性流體等流體的流動。
電動襯膠隔膜閥專用于控制非腐蝕性或一般腐蝕性介質,閥體內腔表面無襯里或覆有可供選擇的各種橡膠,適用于不同工作溫度和流體管路,復合隔膜將閥體下部腔與閥蓋內腔隔開,并與之形成直流通道,使隔膜上部的閥桿,閥瓣等內件與介質完全隔離,省去填料密封結構,介質的內漏和外漏可同時避免。
設計標準 |
GB12239 |
結構長度 |
JB1688/GB12221 |
法蘭標準 |
JB78 |
GB4216 |
適用溫度:≤85℃、≤100℃、≤120℃、≤150℃(按照襯里和隔膜材料)
壓力等級:PN(MPa) 0.6 1.0 1.6
材料:
閥體:鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
閥蓋:鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
襯里:無襯里、橡膠
隔膜:橡膠
閥瓣:鑄鐵、碳鋼
閥桿:碳鋼、不銹鋼
手輪:鑄鐵
測試:
襯里層:電火花檢測
試驗與檢驗按BS6755標準
公稱壓力:PN(MPa)
閥體:PN×1.5
密封:PN×1.1
結構特點:
隔膜閥是一種特殊形式的截止閥:
1. 彈性密封的開閉件,確保沒有內漏;
2. 流線型的流道,使得壓力損失小;
3. 沒有填料函,因此沒有外漏;
4. 閥體與蓋被中間隔膜隔開,使得隔膜上方的閥蓋,閥桿等零件不受介質侵蝕;
5. 隔膜可更換,維護費用低;
6. 襯里材料的多樣性,可適用于各種介質,并具有強度高、耐腐蝕性能好的特點。
附2、由於隔膜閥的流道平滑,流阻小,故而可獲得較大的流量。
附3、視膠隔膜閥的閥體內腔表面視復有廳供選擇的多種橡膠。因此具有優越的耐腐蝕的特點。
附4、由於密封件為富有彈性的橡膠隔膜。因此還具有較好的密封性和最小的關閉力。
中國.上玉集團有限公司是專業生產襯膠閥門的廠家,電動襯膠隔膜閥訂貨須知:
一、①電動襯膠隔膜閥產品名稱與型號②電動襯膠隔膜閥口徑③電動襯膠隔膜閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定的電動襯膠隔膜閥型號,請按電動襯膠隔膜閥型號直接向我公司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們上玉集團的專家為您審核把關。
感謝您訪問上玉集團公司網站,如有任何疑問您可以撥打我們的全國熱線電話:400-887-6587,我們一定會盡心盡力為您提供優質的服務。
G941J,G941J電動襯膠隔膜閥
G941J-10,G941J-10電動襯膠隔膜閥
G941J-6,G941J-10電動襯膠隔膜閥

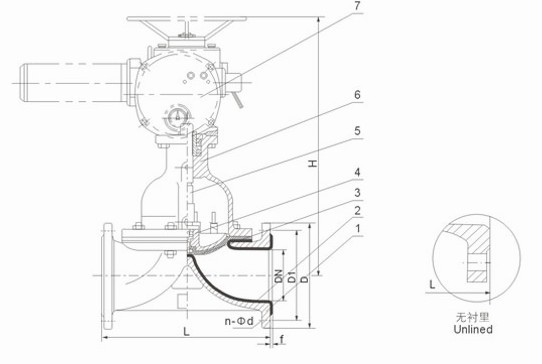

DN mm |
公稱壓力 MPa |
工作壓力 MPa |
L (mm) |
D (mm) |
D1 (mm) |
n-φd (mm) |
f (mm) |
h (mm) |
型號 | 輸出力矩 | 啟閉時間 | 質量 |
15 | 0.6 | 0.6 | 125 | 95 | 65 | 4-14 | 2 | - | - | - | - | - |
20 | 135 | 105 | 75 | 4-14 | 2 | - | - | - | - | - | ||
25 | 145 | 115 | 85 | 4-14 | 2 | 4445 | Z5-18/16 | 50 | 17 | 40 | ||
32 | 160 | 140 | 100 | 4-18 | 2 | 457 | Z5-18/16 | 50 | 20 | 42 | ||
40 | 180 | 150 | 110 | 4-18 | 3 | 466 | Z5-18/16 | 50 | 14 | 45 | ||
50 | 210 | 165 | 125 | 4-18 | 3 | 480 | Z10-18/16 | 50 | 20 | 50 | ||
65 | 250 | 185 | 145 | 4-18 | 3 | 517 | Z10-18/16 | 150 | 28 | 60 | ||
80 | 300 | 200 | 160 | 4-18 | 3 | 539 | Z10-36/25 | 100 | 16 | 70 | ||
100 | 350 | 220 | 180 | 8-18 | 3 | 576 | Z10-36/25 | 100 | 17 | 80 | ||
125 | 400 | 250 | 210 | 8-18 | 3 | 634 | Z15-18/25 | 150 | 32 | 104 | ||
150 | 460 | 285 | 240 | 8-22 | 3 | 660 | Z15-18/25 | 150 | 53 | 125 | ||
200 | 0.4 | 570 | 340 | 295 | 8-22 | 4 | 860 | Z20-18/25 | 200 | 53 | 180 | |
250 | 680 | 395 | 350 | 12-22 | 4 | - | Z20-18/25 | 200 | 53 | 280 | ||
300 | 790 | 445 | 400 | 12-22 | 4 | 1003 | Z20-18/25 | 300 | 45 | 434 | ||
350 | 900 | 505 | 460 | 16-22 | 4 | - | ZD30-36a | 300 | 45 | - | ||
400 | 1000 | 565 | 515 | 16-25 | 4 | - | - | - | - |
可能產生的故障 |
原因 |
消除方法 |
手輪操作不靈活 |
1.閥桿彎曲 2.螺紋損傷 |
1.更換閥桿 2.修正螺紋,并加潤滑劑 |
氣動隔膜閥不能自動啟閉 |
1.起源壓力過低 2.彈簧頂緊力過大 3。橡膠隔膜損壞 |
1.調高供氣壓力 2.減少彈簧頂緊力 3.更換隔膜 |
閥體與閥蓋連接處滲漏 |
1.連接螺栓松動 2.閥體內膠層破裂 |
1.緊固連接螺栓 2.更換閥體 |
