產品名稱：無帶手操作往復型氣動襯氟隔膜閥
閥門型號：EG641Fs(MS)
上一個產品：堰式襯膠隔膜閥
下一個產品：氣動三通閥(快裝)
在線客服：
在線訂購：

產品介紹
型號意義
產品結構/安裝尺寸
故障原因及排除方法

產品關鍵字：無帶手操作往復型氣動襯氟隔膜閥,往復型氣動隔膜閥,氣動襯氟隔膜閥,襯氟隔膜閥,氣動隔膜閥,隔膜閥

一、產品[無帶手操往復型氣動隔膜閥]的詳細資料：

產品名稱：氣動隔膜閥

設計與制造：BS5156 結構長度：BS5156

法蘭連接尺寸：BS4504、DIN2532、JIS B2212、ANSI B16.1、ISO2004 EG641W無襯里氣動隔膜閥,EG641J襯膠氣動隔膜閥

二、用途：

EG641F(MS)(無襯里)、EG641Fs(MS)(襯氟)氣動隔膜閥(往復式無手操型)專用于控制非腐蝕性或一般腐蝕性介質，閥體內腔表面無襯里或覆有可供選擇的各種橡膠、適用于不同工作溫度和液體管路。
適用溫度：≤85℃、≤100℃、≤120℃、≤150℃(按照襯里和隔膜材料)
壓力等級：PN(MPa)　0.6 1.0 1.6

三、材料：

閥體：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
閥蓋：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
襯里：無襯里、橡膠
隔膜：橡膠
閥瓣：鑄鐵
氣缸：鋁合金、碳鋼
氣動薄膜：橡膠
閥桿：碳鋼、不銹鋼

四、測試：

襯里層：電火花檢測
試驗與檢驗按BS6755標準
公稱壓力：PN(MPa)
閥體：PN×1.5
密封：PN×1.1

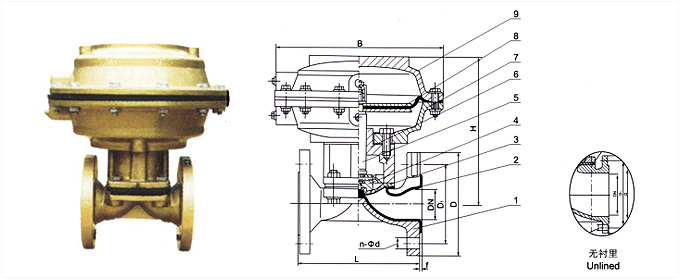

部件列表：1．閥體　2．閥體襯里　3．隔膜　4．閥瓣　5．下閥桿　6．閥蓋　7．氣缸　8．氣動薄膜 9．氣缸蓋　

中國.上玉集團有限公司是專業生產襯氟閥門的廠家，無帶手操作往復型氣動襯氟隔膜閥訂貨須知：
一、①無帶手操作往復型氣動襯氟隔膜閥產品名稱與型號②無帶手操作往復型氣動襯氟隔膜閥口徑③無帶手操作往復型氣動襯氟隔膜閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定的無帶手操作往復型氣動襯氟隔膜閥型號，請按無帶手操作往復型氣動襯氟隔膜閥型號直接向我公司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們上玉集團的專家為您審核把關。
感謝您訪問上玉集團公司網站，如有任何疑問您可以撥打我們的全國熱線電話:400-887-6587,我們一定會盡心盡力為您提供優質的服務。

往復型無手操型撥動隔膜閥的外形尺寸和參考重量：

代號	ES53		ES54		ES55		ES56		ES57		ES58
B	-		168		260		318		425		549
DN	H	kg	H	kg	H	kg	H	kg	H	kg	H	kg
20	138	3	141	4.5	-	-	-	-	-	-	-	-
25	142	4	145	6	205	11	-	-	-	-	-	-
32	-	-	153	5	213	13.5	-	-	-	-	-	-
40	-	-	169	11	229	14	-	-	-	-	-	-
50	-	-	178	13.5	238	17	258	20.5	-	-	-	-
65	-	-	-	-	253	22.5	273	27.5	-	-	-	-
80	-	-	-	-	266	28.5	286	34	326	45	-	-
100	-	-	-	-	302	37	322	41.5	362	62	-	-
125	-	-	-	-	-	-	337	49	377	70.5	401	121
150	-	-	-	-	-	-	-	-	441	76.5	471	122.5
200	-	-	-	-	-	-	-	-	-	-	544	207.5

DN	公稱壓力 MPa	工作壓力 MPa	L mm	D mm	D1 mm	n-Фd mm	f mm	H mm	D0 mm	B mm	代號 ES	氣源壓力 MPa	氣源接頭 MPa	耗氣量 cm3	質量 Kg/kilos
15	1.6	1.6	108	95	65	-	2	-	-	-	-	-	-	-	-
20			117	105	75	4-13.5	2	136	140	168	54	0.3	1/8	163.87	5
25			127	115	85	4-13.5	2	144	140	168	54	0.3~0.4	1/8	196.65	6.2
32			146	140	100	4-17.5	2	209	140	260	55	0.3~0.4	1/8	229.4	7
40			159	150	110	4-17.5	2	227	140	260	55	0.3~0.4	1/4	1458.7	13
50			190	165	125	4-17.5	2	231	140	260	55	0.3~0.4	1/4	3162.7	23
65	1.0	1.0	216	185	145	4-17.5	2	252	140	260	55	0.3~0.4	1/4	3243	27
80			254	200	160	8-17.5	2	285	165	425	56	0.4~0.5	3/8	6636.8	56
100			305	220	180	8-17.5	2	360	280	425	57	0.4~0.5	3/8	6948	60
125			356	250	210	8-17.5	3	370	280	425	57	0.4~0.5	3/8	7374.2	68
150			406	285	240	8-22	3	462	280	549	58	0.5	3/8	10652	115
200	0.6	0.6	521	340	295	8-22	3	544	280	549	58	0.6	3/8	16715	196
250	0.6	0.6	635	395	350	-	5	-	-	-	-	-	-	-
